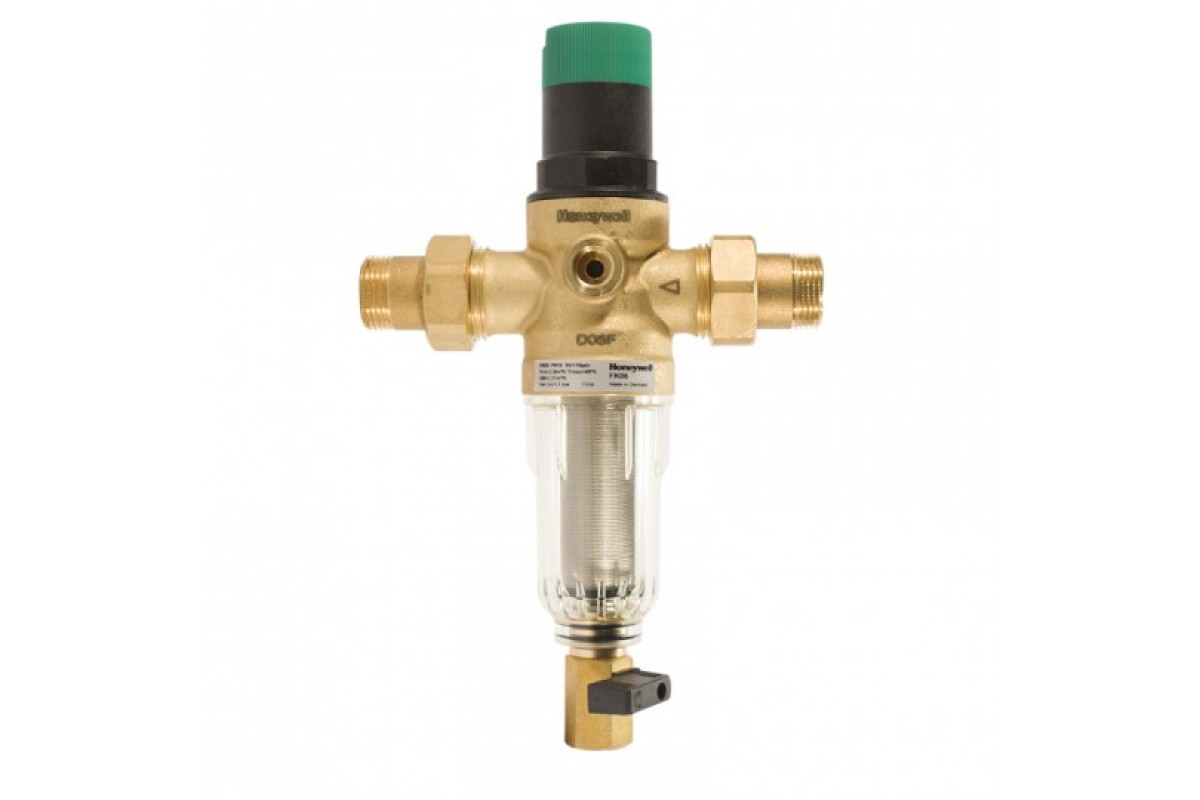

Самопромывающийся фильтр Honeywell FK06-1/2AA

Комбинированный промывной фильтр для воды Honeywell FK06

Фильтр Honeywell FK06 - это комбинация промывного фильтра для воды Honeywell FF06 и регулятора давления воды Honeywell D06F соединенных в одном корпусе, что обеспечивает компактность установки оборудования и уменьшает его стоимость.

FK06 Honeywell обеспечивает непрерывную подачу фильтрованной воды, предотвращая попадание инородных тел, таких как крупинки ржавчины, песок, волокна пакли и др. Фильтрат легко удаляется в процессе промывки. Клапан понижения давления исключает выход из строя оборудования вследствие чрезмерного давления и понижает потребление воды.

Компактные размеры позволяют установит комбинированный фильтр в условиях ограниченного пространства.

Особенности

Протестирован по требованиям DIN/DVGW.

Простая сборка и настройка выходного давления.

Настройка читается на шкале.

Настроечная пружина не вступает в контакт с водой.

Картридж клапана может полностью меняться.

Подача фильтрованной воды не прекращается в процессе промывки.

Колебания входного давления не оказывают влияния на выходное давление.

Сетка и колба фильтра могут меняться.

Сбалансированное седло клапана.

Может оснащаться входным обратным клапаном.

Проверенная и надёжная конструкция.

Соответствует требованиям KTW.

Конструкция фильтра Honeywell FK06-1/2AAM

Корпуса с отверстиями G 1/4" под манометр с обеих сторон.

Резьбового соединения (Версия A).

Картридж клапана с диафрагмой и седлом клапана.

Пружинный стакан со шкалой и ручкой настройки.

Настроечная пружина.

Сетки фильтра тонкой очистки с колбой.

Шаровой клапан.

Габаритные размеры:

Номинальный диаметр, DN - 15;

Размер соединения, R - 1/2";

L - 140 мм;

I - 80 мм;

H - 89 мм;

h - 156 мм;

D - 54 мм;

Вес - 1,4 кг.

Технические данные

Среда применения: вода.

Монтажное положение: горизонтальное, колбой фильтра вниз.

Рабочее давление: максимум 16 бар.

Диапазон настройки выходного давления: 1,5 - 6,0 бар.

Рабочая температура: максимум 40°С с прозрачной колбой и максимум 70°С с колбой из латуни.

Значение Kvs - 2.5 м3/ч.

Материалы

Корпус из латуни, устойчивой к вымыванию цинка.

Фитинги из латуни.

Картридж клапана из высококачественного синтетического материала.

Пружинный стакан со шкалой и ручкой настройки из высококачественного синтетического материала.

Пружина из пружинной стали.

Сетка фильтра из нержавеющей стали.

Колба фильтра из ударопрочного синтетического материала или латуни, устойчивой к вымыванию цинка.

Диафрагма из армированного NBR.

Принцип монтажа Honeywell FK06
