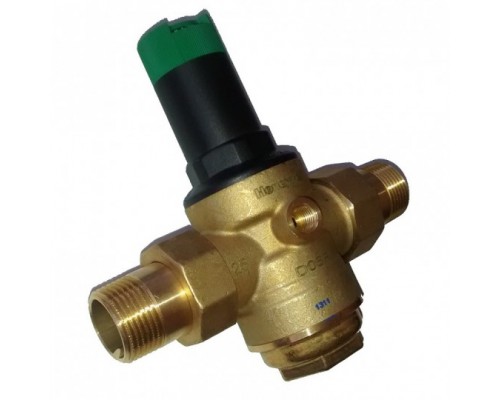

Регулятор тиску Honeywell D06F-3 / 4B

Регулятор тиску води Honeywell D06F

Установка клапана зниження тиску Honeywell D06F забезпечує:

захист від пошкоджень системи через неконтрольоване підвищення тиску;

зменшення споживання води;

зниження та підтримання постійного рівня встановленого тиску на виході, навіть за значних коливань тиску на вході;

мінімізацію гідравлічного шуму у системі.

До складу регулятора D06F входить:

виходи з обох сторін для підключення манометра зі з'єднанням G?";

вставка клапана з діафрагмою та сідлом клапана;

фільтр тонкого очищення з осередками сітки 0,16 мм;

колба фільтра;

редукційна вставка зі шкалою та ручкою налаштування;

настроювальна пружина.

Особливості регулятора:

Тиск на виході регулюється ручкою настройки та відображається на шкалі налаштування.

Повна відсутність контакту регулювальної пружини з питною водою.

Вставка клапана повністю замінна.

Вбудований фільтр тонкого очищення.

Збалансоване за тиском сідло клапана – коливання вхідного тиску не впливають на вихідний тиск.

Можливість модернізації в комбінований фільтр із зворотним промиванням.

Матеріали редуктора тиску води Honeywell D06F:

Корпус – латунь, стійка до вимивання цинку.

Різьбові фітинги – латунь.

Сітка фільтра – нержавіюча сталь

Колба фільтра – латунь.

Редукційна вставка зі шкалою та ручкою налаштування – високоякісний синтетичний матеріал.

Регулювальна пружина – пружинна сталь.

Діафрагма – армованого NВR.

Ущільнювачі – нітрилбутадієновий каучук (NBR).

Опис основних характеристик

Сфера застосування

Водопостачання

Регульоване середовище

Вода, стиснене повітря, азот

Робочий тиск

25 бар

Діапазон регулювання тиску

1,5 - 6,0 бар

Максимальна температура, °С

70

Пропускна здатність, Kvs

3,1 м3/год

Матеріал корпусу

Латунь

Тип різьблення

Зовнішня

Тип приєднання

3/4"

Принцип дії регулятора тиску води Honeywell D06F:

Регулятори тиску даної конструкції працюють за принципом урівноваження зусиль. Зусилля від мембрани спрямоване проти зусилля регулювальної пружини. Якщо тиск на виході і, отже, зусилля від мембрани падають внаслідок збільшення витрати води, під дією більшого зусилля від пружини клапан відкривається. Потім тиск на виході зростає доти, доки зусилля від мембрани та пружини не будуть знову врівноважені. Тиск на вході не впливає на відкриття, ні на закриття клапана. Завдяки цьому коливання тиску на вході не впливають на тиск на виході, що забезпечує компенсацію тиску на вході.

Регулятори тиску серії D06F призначені для захисту як установок побутового водопостачання від надлишкового тиску в лінії подачі. Редуктори цієї серії можна також використовувати на промислових та комерційних об'єктах у діапазоні технічних можливостей.

Зверніть увагу! Манометр не входить до комплекту постачання. Манометр слід купувати окремо!
