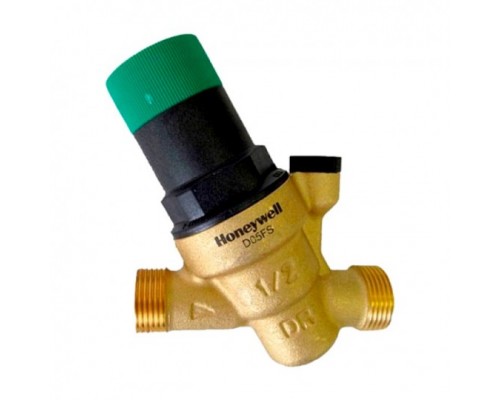

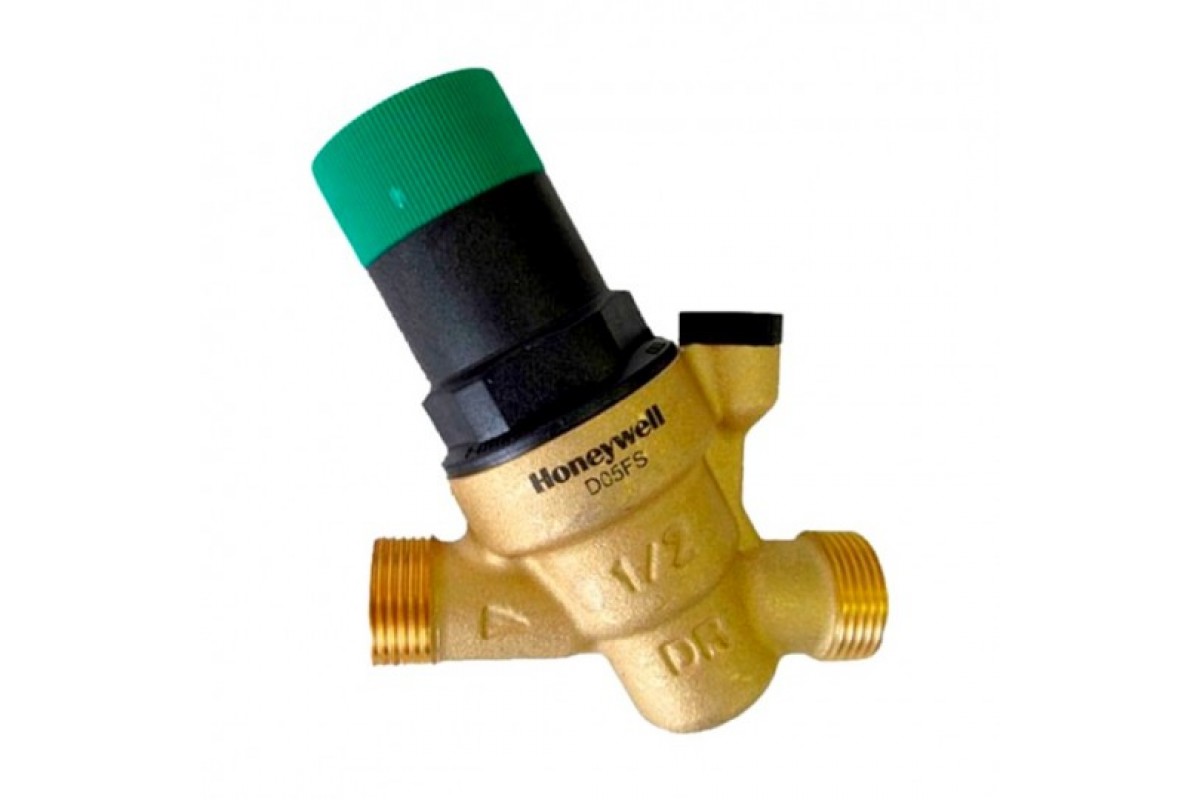

Регулятор тиску Honeywell D05FS-1/2A

Регулятор тиску води Honeywell D05FS-1/2A
Регулятор тиску призначений для захисту установок побутового водопостачання від надлишкового тиску в магістралі, що подає. Використовується на промислових та комерційних об'єктах у діапазоні технічних можливостей.
Особливості редуктора тиску води Honeywell D05FS

     Тиск на виході налаштовується за допомогою регулювальної ручки.
     Настроєний тиск відображається на шкалі індикації заданого значення.
     Регулювальна пружина не контактує з водою.
     Вставка клапана виготовлена із високоякісного синтетичного матеріалу та може замінюватись.
     Компенсація тиску на вході – тиск, що змінюється, на вході не впливає на встановлений тиск на виході.

Конструкція регулятора тиску води Honeywell D05FS:

Корпус зі з'єднанням під манометром G1/4”.

     Вставка клапана в комплекті з мембраною та сідлом клапана.
     Кришка пружини з регулювальною ручкою та настановною шкалою.
     Регулювальна пружина.
     Значення kvs-3,0 м3/год

Габаритні розміри:
     Номінальний діаметр, DN – 15
     Розмір з'єднання, R - 1/2"
     L – 155 мм
     I - 95 мм
     H - 124 мм
     h -26 мм
     Вага – 0,65 кг

Матеріали редуктора тиску води Honeywell D05FS

     Корпус – латунь, стійка до вимивання цинку
     Вставка клапана – високоякісний синтетичний матеріал.
     Кришка пружини з регулювальною ручкою та настановною шкалою – високоякісний синтетичний матеріал.
     Регулювальна пружина – пружинна сталь.
     Мембрана – армований волокном NBR.
     Ущільнення NBR.

Принцип монтажу регулятора тиску води Honeywell D05FS
