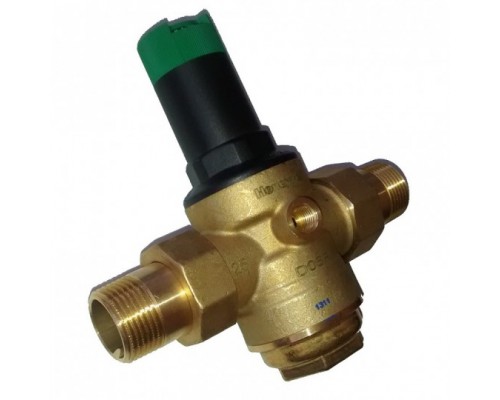

Регулятор давления Honeywell D06F-2B

Регулятор давления воды Honeywell D06F

Редуктор давления D06F защищает установки бытового водоснабжения от избыточного давления в подающей магистрали. Применяется на промышленных и коммерческих объектах в диапазоне технических возможностей.

D06F регулятор давления позволяет избегать повреждений от повышения давления и снижать потребление воды.

На выходе из регулятора настроенное давление поддерживается постоянным, даже при значительном колебании давления на входе. Снижение рабочего давления и поддержание его на постоянном уровне минимизируют шум потока в установке.

Особенности

• Сертификация DIN/DVGW.
• До размера 1 1/4” сертификация низкого уровня шума, группа 1, без ограничений.
• Выходное давление устанавливается ручкой настройки.
• Установленное давление отображается на шкале настройки.
• Настроечная пружина не вступает в контакт с водой.
• Вставка клапана из высококачественного синтетического материала может полностью меняться.
• Встроенный фильтр тонкой очистки.
• Есть версии без соединительных фитингов.
• Легко модернизируется в комбинированный фильтр тонкой очистки.
• Может оснащаться входным обратным клапаном.
• Сбалансированное подавлению седло клапана – колебания входного давления не оказывают влияния на выходное давление.

Габариты

• Номинальный диаметр, DN - 50;
• Размер соединения, R - 2";
• L - 255 мм;
• I - 140 мм;
• H - 173 мм;
• h - 126 мм;
• D - 82 мм;
• Вес - 4,5 кг.

Конструкция

• Корпус с отверстиями G 1/4” под манометр с обеих сторон.
• Резьбовое соединение (версии А и В).
• Вставка клапана с диафрагмой и седлом клапана.
• Фильтр тонкой очистки с ячейками сетки 0,16 мм.
• Редукционная вставка со шкалой и ручкой настройки.
• Колба фильтра.
• Настроечная пружина.

Материалы

• Резьбовые фитинги из латуни.
• Вставка клапана из высококачественного синтетического материала.
• Сетка фильтра из нержавеющей стали.
• Редукционная вставка со шкалой и ручкой настройки из высококачественного синтетического материала.
• Колба фильтра из прозрачного пластика или латуни.
• Настроечная пружина из пружинной стали.
• Диафрагма из армированного NВR.
• Уплотнения из NВR.
